646網絡層的出現也是網絡發展的結果。當數據通信需要跨越網段并且有多個通信路徑可供選擇時，這就產生了如何連接任意兩臺主機進行遠距離數據傳輸?shù)膯栴}。網絡層的IP協議很好地解決了這個問題。這里需要先了解IP協議和IP數據單元的格式，然后再分析IP協議的工作原理。1. IP協議
IP協議（Internet Protocol，網際協議）是互聯網互連協議。 IP 協議是一組應遵循的約定或規則，以使所有連接到Internet 的計算機能夠相互通信。這套規則保證了跨網連接、跨網尋址、跨網數據轉發等功能的實現。因此，它是網絡層中最重要的協議。它與TCP 協議一起構成了TCP/IP 協議族的核心。 IP協議在網絡層提供無連接、不可靠的數據傳輸服務。
什么是無連接、不可靠的數據傳輸？
在網絡層傳輸IP數據包就像我們?nèi)粘Ｉ钪性卩]局發送的普通信件一樣。每一封普通信件都有一個明確的目的地地址。普通信件在傳輸過程中的路徑可能會有所不同。途中普通信件不保；寄件人和收件人之間沒有直接的限制關系（理解為斷開連接），如果平信在傳輸過程中丟失（理解為不可靠），郵局概不負責。也就是說，IP數據包在網絡傳輸過程中，發送端網絡層和接收端網絡層之間不需要建立連接，發送端網絡層也不需要建立連接。關心IP數據包是否發送到接收端的網絡層。2. IP數據單元格式
IP協議的數據單元也很復雜，如圖4-14所示。 IP協議頭主要由12個字段組成，從傳輸層傳下來的數據單元構成了網絡層的IP數據報，也稱為IP包。
IP協議頭的組成，每行32位，各字段含義解釋如下。版本（Version）:是指IP協議版本號，目前是4，是指IPv4a頭的長度（Internet Header Length，IH L）:是指IF協議頭的長度，有4個B為一個單位，最小值為5，即最小的IP協議頭有20個字節（沒有選項時）。
服務類型（TOS）:由8位組成，不同位置的位設置可以代表不同的服務類型。有數據優先級（現在忽略）、低延遲、高吞吐量、高可靠性和最低費用等類型的服務，否則就是一般服務。
總長度（Total Length，TL）:是指整個中頻包的長度，在B中。利用協議頭的長度和總長度，可以知道中頻包中數據的起始位置和長度.
標識（Identification） : 標識主機發送的每個中頻數據包的代碼（ID），占16位。通常，每發送一個IP 數據包，其值都會增加1。
中頻報文是網絡層傳輸?shù)臄?shù)據單元，不同的網絡類型在鏈路層具有最大傳輸單元（MTU）限制的特點。比如以太網的MTU是1500B，這個1500B就是網絡層的IP協議數據單元。最大值。如果IP包的總長度超過MTU，網絡層會對IF包進行分片，使每個包的長度小于等于MTU。此時，IF包被分片后，16位的標識符會被復制到每個分片中。在接收端，數據報分片重組的依據就是這個ID。
R: 保留未使用。
DF(Don't Fragment) : IP包未分片標志，占1位。值為1 表示網絡層不會對IP 數據包進行分段。
MF(More Fragment) : 報紙標志。值為0 表示當前數據報是最后一塊；值為1 表示它不是最后一塊，以后還會有其他塊。
分片偏移量（Fragment Offset，F(xiàn)O） : 分片偏移原始數據報開頭的位置。偏移字節數是偏移值乘以8。
另外，當IP包被分片時，需要將每個分片的總長度值改為分片的長度值。接收端收到最后一個分片，根據其長度和分片偏移量計算出數據報的總長度，并與所有到達分片的長度之和進行比較，判斷分片的完整性，然后重新組裝。
Time To Live (TTL) : 設置了IP數據包最多可以通過的路由器數量（TTL的單位請參考第十一章問題4-5的解釋）。 TTL的初始值由源主機設置，經過路由器后減1。當該字段的值為0時，IP包被路由器丟棄，并發送ICMP報文通知源主機。
協議（Protocol，PROT） : 表示上層的協議類型。具體指TCP或UDP的協議編碼。
包頭校驗和（Header checksum） :是根據IP協議包頭計算的“校驗和”碼。如果“校驗和”錯誤，則丟棄IP 數據包，但不會生成錯誤消息。重傳控制將由傳輸層控制，以檢測丟棄的數據報并重傳它們。
源IP地址： 每個Ip包必須包含發送方的
源IP地址，是一個32bit的值。目的IP地址:每個IP包也都需要包含接收端的IP地址，也是一個32bit的值。
可選字段(Options):一個可變長的選項，用于安全、調試等，也為以后擴展或升級之用(該字段的應用請參見第11章問題4-6解釋)。
填充(Padding):在必要時插人一定的填充字節，以確保IP協議頭始終是32bit的整數倍。
數據:是傳輸層提交下來的協議數據單元。
從IP包的協議頭可知，IP協議頭的大小有兩種:當沒有“選項”這個域時，為160位即20個字節;當有“選項”域時，為192位即24個字節。
3. IP協議的工作原理
IP是怎樣實現網絡互聯的?
早期各公司的網絡系統不能互通，也不能互連。原因是它們?cè)诟髯跃W(wǎng)絡中所傳送的數據基本單元(即數據幀)的格式不同。有了IP協議，不同的網絡系統實現了互聯。可以這樣理解lip協議就是一套由程序構成的協議軟件，它把各種不同的“數據幀”統一轉換成“IP包”格式，實現在互聯網上的傳送。這種轉換是Internet的一個最重要的特點，它使異種網絡的計算機系統也能在Internet上實現相互通信，也使Internet具有了真正意義上的“開放性”特征。
那么，"IP包"是什么?
由IP數據單元格式的構成可見，IP包就是一個無連接的，并且是獨立的數據傳輸單元，它攜帶了數據來自哪里，以及將要送到哪里等明確的標識(即IP地址)。這樣，IP包在網絡間傳送時，就不需要一定先建立一條數據通道，而是每個IP包都可經由不同的傳輸路徑獨立地向目的地傳送。

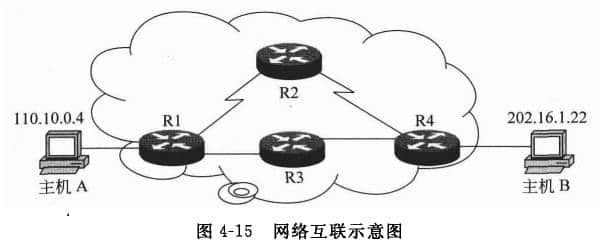

【舉例】如圖4-15所示，IP協議的基本工作原理分析。當通信兩端(主機A和主機B)位于不同的網絡時，數據的傳送需要經由路由器跨網傳遞。發送端A只需將IP包(需要分片時先分片處理)交給第一路由器RI即可。路由器R1根據IP包攜帶的目的標識，進行路徑選擇并轉發給下一路由器(R2或R3).下一路由器再轉發到其下一路由器R4,路由器R4最后將IP包傳送到目的主機。在目的主機B端，收到IP包后進行協議頭校驗和檢驗，將檢驗失敗的IP包.直接丟棄(不會向發送端回送任何差錯報文);將校驗無誤的IP包提取數據報數據直接交給上層傳輸層。
4.網絡層其他協議
在網絡層，除了非常重要的IP協議之外，還有兩個比較重要的協議在此簡單介紹如下。
1)ICMP協議
ICMP(Internet Control Message Protocollnternet，網際控制消息協議)是TCP/IP協議族的一個子協議，主要用于在主機、路由器之間傳遞控制信息。這些控制消息是指網絡本身的消息，如網絡是否通暢、主機是否可達、路由是否可用、IP包路由傳送已超過“生存時間”等，還包括報告錯誤、交換受限等控制和狀態信息.這些控制消息雖然并不傳輸用戶數據，但是對于用戶數據的傳遞起著重要的作用。
在網絡應用中，我們經常會得到ICMP提供的消息，只不過常常被忽略了而已。如某主機處于關閉或維護狀態，不提供網絡服務時，ICMP就可以對發起的TCP連接給出一個終止(Destination Unreachable)通告，告知主機不可達。又如我們?cè)跈z查網絡是否通暢時，常常使用ping命令，這個命令就是一項基于ICMP協議的應用，ping命令返回的信息均是由ICMP協議提供的報告。
2) ARP協議
ARP(Address Resolution Protocol，地址解析協議)用于通過主機的網絡地址(即32位的IP地址)解析出該主機的物理地址(即48位的MAC地址)。
在Internet網中，網絡層之下是網絡訪問層，其對應于局域網的數據鏈路層和物理層。在數據鏈路層中，數據通信是以“數據幀”為傳輸單位，而“數據幀”的尋址方式是依據通信兩端點的MAC地址來實現的。因此，網絡層的IP包進人網絡訪問層后，下一步的傳輸必須要知道下一鏈接點或目的節點的物理地址即MAC地址。如何找到下一鏈接點或目的節點的MAC地址，就是由ARP協議實現的。
